步进电机每输入一个脉冲信号，转子就转动一个角度或前进一步，其输出的角度输入的脉冲数成正比，转速与脉冲频率成正比。它的驱动方式也比普通的有刷直流电机复杂。
如下图所示，左边是单极性电机;右边是双极性电机。单极性电机线圈内的电流只有一个方向，双极性电机线圈内的电流是双向的：
而相数，则是内部线圈的组数;一般的步进电机都可以看作是两相电机变化而来的。

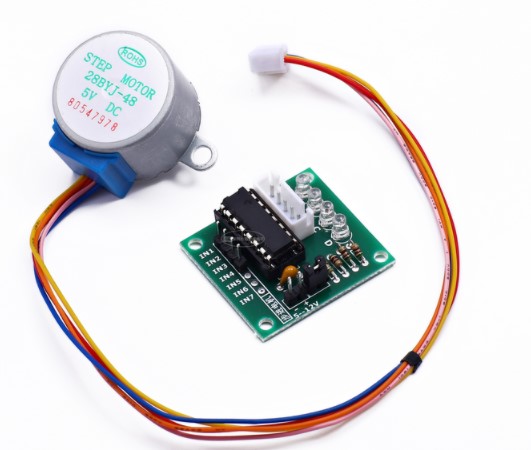

本文个人会使用最简单的五线)，驱动方法也都是以它来讲的，其他种类的大同小异。就是如下图这种步进电机，以及驱动板：
它内部的接线关系如下图所示，正极是公共的，其他四个端口各对应一组线圈的负极：
驱动板的原理图如下，就是一个nln2003的达林顿管驱动器(忽略右下角的灯，基本毫无用处⊙﹏⊙b汗)，IN1~IN4处输入高电平，对应的OUT1~OUT4会输出低电平：
后续依次给B、C、D相通电，则转子会转到B、C、D处，如步骤2、3、4;
最后再给A相通电，其他相断电，转子又回到A处;周而复始，使得转子不断旋转。
驱动过程如下图所示，也是4个步骤一个周期，不同的是每个时刻都有相邻的两相通电：
先给A相、B相通电，其他相断电，则转子的对应极被吸引到A、B相中间处，如步骤1;
最后再给A、B相通电，其他相断电，转子又回到AB相之间;周而复始，使得转子不断旋转。
8拍法驱动时，转子的位置比4拍法多两个中间态，所以转动时的位置控制更加精确一些，但是由于它有时是一相通电，有时是两相通电，所以在不同位置的力矩是不同的。
先看连接方式，使用PA0、PA1、PA2、PA3驱动A、B、C、D四相。PA0~3连接到驱动板的IN1~IN4;驱动板使用5V供电。
定义两个常量数组，F_RotaTIon存正向旋转的各相导通值，B_RotaTIon存反向旋转的值;
主循环中，每隔一个周期，去改变接通的相，4个拍一循环，就能实现电机转动了。
对于确定的驱动方式，步进电机每拍转过的角度是相同的，所以，如果想要改变转速，只要改变每拍的延时就可以了，也就是改变周期。
但是要注意，不能超过电机参数要求，如个人会使用的这个电机(28BYJ-48)的参数：
也就是说空载转动时，最快的驱动拍频率建议还是不要超过900Hz;空载启动时，最快的驱动拍频率最好别超过500Hz，因为启动时初始转速从零开始，驱动拍太快的话会失步，可能没办法转动起来。所以程序里也设计成了500Hz(2ms延时)一拍。
好了，本节就讲到这里了，有关步进电机的知识这里只是很基础的一部分，后续有时间再一起深入学习。
